KM06-03

Průmyslové ovladače přímo čtení Woltman

Registr se může otáčet více než 360 stupňů pro snadné čtení v jakékoli poloze; Aplikace v komerčním, institucionálním místě.

Kontaktujte nás

PREV: Horizontální odnímatelný odnímatelný litinový tělesný měřič vody NEXT:Horizontální měřič vody Woltman Woltman

Popis

1. Aplikace

Měření, zapamatování a zobrazení objemu studené (horké) vody procházející potrubím.

2. Funkce

● Velká kapacita průtoku a malý tlak ztratí.

● Anti-znečištění, vestavěná sítko z nerezové oceli může ušetřit náklady na instalaci. Měřicí mechanismus může být odstraňovatelný z těla pro kontrolu udržování a výměny.

● Vybrané vysoce kvalitní materiály pro stálé a spolehlivé vlastnosti.

● Vakuový uzavřený registr zajišťuje, že ciferník uchovává před mlhou a v dlouhodobém servisu neustále čtení.

3. hlavní technické údaje

Teplota měřiče vody: T30, T50, T70, T90

Tlakový stupeň: MAP10

Stupeň tlakové ztráty: △ p63

Upstream Dissurance Grade: U10

Stupeň narušení po proudu: D5

Instalace: horizontálně

Není třeba další filtr

Žádný požadavek na rovnou trubku na vstupu a výstupu

4. křivka ztráty hlavy

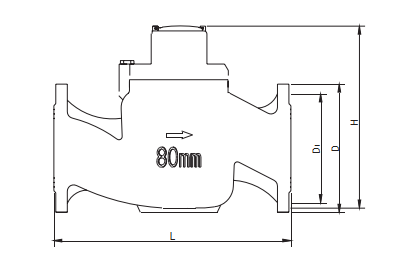

5. Dimenze instalace

Průměr mm	L	D	D1	H	Příruba připojení	Hmotnost
Průměr mm	mm				Dxn	kg
40	245			220		7
50	280	165	125	228	4xφ19	15
65	300	185	145	238	4xφ19	16.8
80	370	200	160	290	4xφ19	29
100	370	220	180	306	8xφ19	31
150	500	285	240	445	8xφ23	78
200	500	340	295	564	8xφ23	120

6. Technické údaje

Napájecí zdroj autobusů	Fungovat aktuální	Komunikační rozhraní	Externí napájení
DC6.5V-18V	≤5ma	RS-485/MBUS	RS-485: 5-18V/MBUS: 24-36V

7. Paramenters

Model č.	DN (mm)	Rozsah toku		Q4	Q3	Q2	Q1	Min. čtení	Max. čtení
Model č.	DN (mm)	Q3/Q1	Q2/Q1	m ³ /h				m ³
WS-40	40	50	1.6	40	50	1.28	0.8	0.0005	999999
WS-40	40	200	6.3	40	50	1.25	0.2	0.0005	999999
WS-50	50	50	1.6	40	50	1.28	0.8	0.0005	999999
WS-50	50	200	6.3	40	50	1.25	0.2	0.0005	999999
WS-80	80	50	1.6	63	80	2	1.26	0.0005	999999
WS-80	80	200	6.3	63	80	2	0.32	0.0005	999999
WS-100	100	50	1.6	100	125	3.2	2	0.0005	999999
WS-100	100	200	6.3	100	125	3.12	0.5	0.0005	999999
WS-150	150	50	1.6	250	312	8	5	0.0005	999999
WS-150	150	200	6.3	250	312	7.88	1.25	0.0005	999999
WS-200	200	50	1.6	400	500	12.8	8	0.0005	999999
WS-200	200	200	6.3	400	500	12.5	2.5	0.0005	999999
