KM 06-05
Struktura suchého magnetického přenosu zajišťuje čisté a jasné zobrazení čítače.
Popis
1. Aplikace
Měření, zapamatování a zobrazení objemu studené (horké) vody procházející potrubím.
2. Funkce
● Přímo čtení data kola Word, v podstatě dosahující kopírování „nulové“ chyby.
● Nízká spotřeba energie, napájení pouze při čtení.
● Elektronická jednotka zcela utěsněná v pultu, žádná eroze z vnější vody.
● Pokročilé kódování a ověření dat, vysoká spolehlivost komunikace.
● Použití režimu sběrnice, snadné instalace, menší údržba, úspora nákladů.
● Splňte požadavky na návrh EMC EMC, ESD, EMI a dalších elektronických produktů.
● Pomocí diagnostiky poruch a vypnutí technologie k zajištění bezpečnosti celé sítě.
● Síťování s horním počítačovým systémem, může vzdálené automatické hodnoty měřiče a manuální centralizovaný měřič.
3. hlavní technické údaje
Teplota měřiče vody: T30, T50, T70, T90
Tlakový stupeň: MAP10/MAP16
Stupeň tlakové ztráty: △ p63
Upstream Dissurance Grade: U10
Stupeň narušení po proudu: D5
• Instalace prostředí: B
• Elektromagnetické prostředí: E1
• Max Přípustná tolerance
A. Q1 b. Q2≤ q ≤ Q4: ± 2% (měřič horké vody ± 3%) Průměr mm L D D1 H Příruba připojení Hmotnost mm Dxn kg 40 245 220 7 50 280 165 125 228 4xφ19 15 65 300 185 145 238 4xφ19 16.8 80 370 200 160 290 4xφ19 29 100 370 220 180 306 8xφ19 31 150 500 285 240 445 8xφ23 78 200 500 340 295 564 8xφ23 120 DataComms Statický proud Zpráva Provozní frekvence Přenášená energie Přijímat citlivost Lora 20 μA Hall, Reed Switch 470-510MHz ≤ 20dbm -136 1dbm NB-lot 10 μA Hall, Reed Switch B1, B2, B5, B8, NB-LOT ≤ 23dbm -131 1dbm

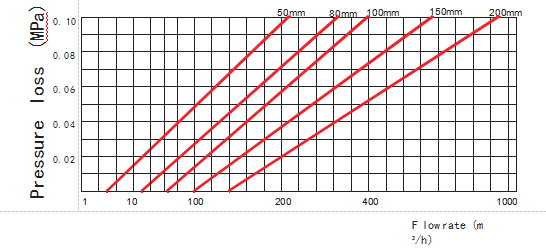

4. křivka ztráty hlavy
5. Dimenze instalace
