Plastový kryt suché typ kola VANE MULTI TRETRATER STRETR

Domov / Produkt / Mechanický měřič vody / Plastový kryt suché typ kola VANE MULTI TRETRATER STRETR
Plastový kryt suché typ kola VANE MULTI TRETRATER STRETR

Popis

1. Aplikace

Měření, zapamatování a zobrazení spotřeby vody procházející potrubí.

2. Funkce

● Přijměte typ multi-Jet.

● Registr suchého typu, magnetický pohon, anti-magnetické rušení, anti-mrazivé, dlouhodobé jasné čtení, manipulační důkaz.

● Materiál: Mosaz, železo, plastové tělo pro možnost.

● K dispozici je bezvýchodný ventil.

● Neopo EPTERCESS GRIT a částicemi.

● Poskytováno těsněním olověné a prachotěsné kryt.

● Potvrďte ISO4064.

● K dispozici pro IP68.

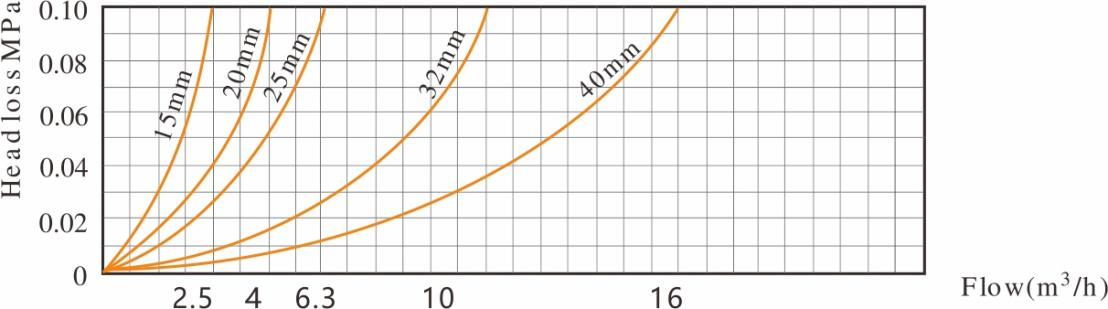

3. křivka ztráty hlavy

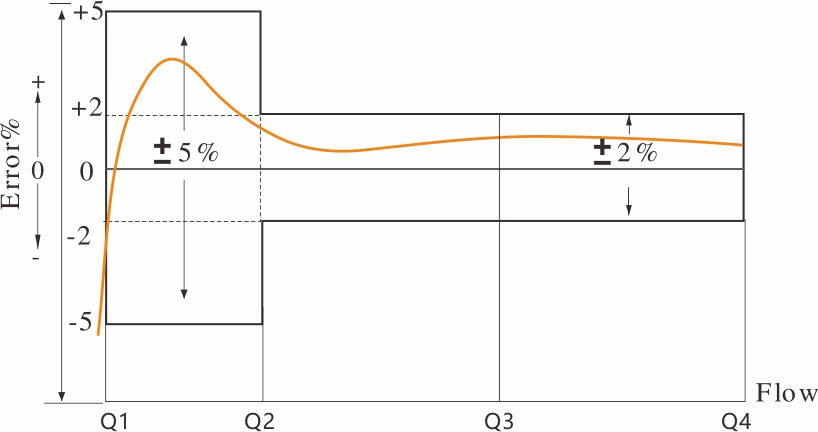

4. křivka chyby přesnosti

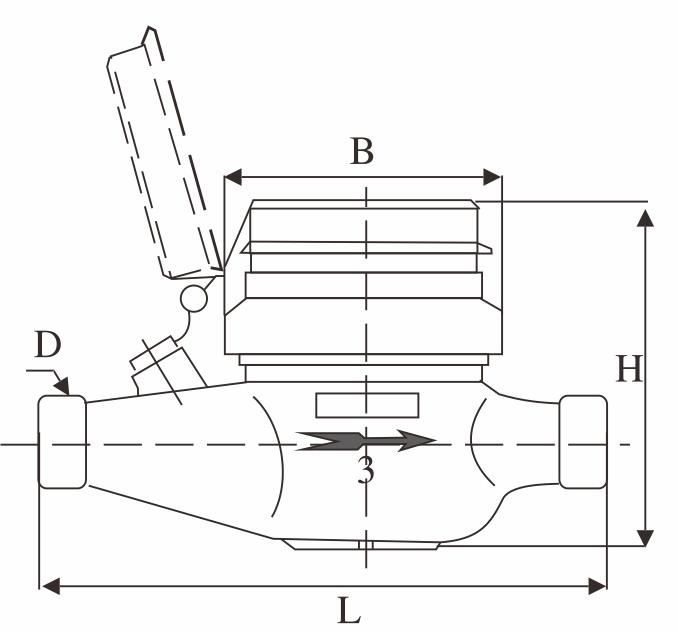

5. Dimenze instalace

Položka č

LXSG-15

LXSG-20

LXSG-25

LXSG-32

LXSG-40

L1

mm

165

190

225

230

245

L

mm

260

295

345

350

375

H

mm

110

110

115

115

115

W

mm

98

98

110

110

110

Vlákno připojení

D (mm)

G3/4 "

G1 "

G1 1/4 "

G1 1/2 "

G2 "

D (mm)

R1/2

R3/4

R1

R1 1/4

R1 1/2

Hmotnost

s odbory (kg)

bez odborů (kg)

1.2

1.4

1.8

2.2

2.6


6. Hlavní technické údaje

Číslo modelu

LXSG-15

LXSG-20

LXSG-25

LXSG-32

LXSG-40

Nominální průměr (DN) [mm]

15

20

25

32

40

Poměr q3/q1

R80

R100

R160

R80

R100

R160

R80

R100

R160

R80

R100

R160

R80

R100

R160

Průtok přetížení (Q4) [m³/h]

3.125

3.125

3.125

5

5

5

7.875

7.875

7.875

12.5

12.5

12.5

20

20

20

Trvalý průtok (Q3) [m³/h]

2.5

2.5

2.5

4

4

4

6.3

6.3

6.3

16

16

16

25

25

25

Přechodný průtok (Q2) [m³/h]

0.05

0.04

0.025

0.08

0.064

0.04

0.126

0.1008

0.063

0.2

0.16

0.1

0.32

0.256

0.16

Minimální průtok (Q1) [m³/h]

0.03125

0.025

0.015625

0.05

0.04

0.025

0.07875

0.063

0.039375

0.125

0.1

0.0625

0.2

0.16

0.1

Třída přesnosti

2

Maximální přípustná chyba pro zónu nižšího průtoku (MPE—)

± 5%

Maximální přípustná chyba pro zónu horního průtoku (MPEμ)

± 2% pro vodu s teplotou ≤30 ℃
± 3% pro vodu s teplotou > 30 ℃

Třída teploty

T30, T50

Třídy tlaku vody

Mapa 16

Třídy tlakové ztráty

△ P63

Označení rozsahu [m³]

99 999

Rozlišení indikačního zařízení [m³]

0.00005

Třídy citlivosti profilu toku

U10 D5

Omezení orientace

Horizontální
