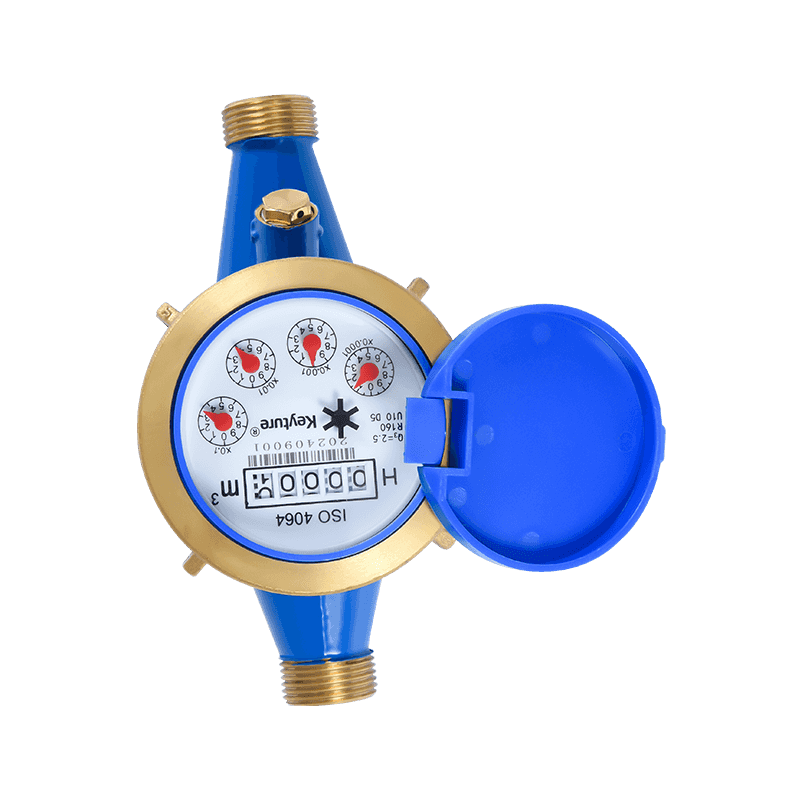

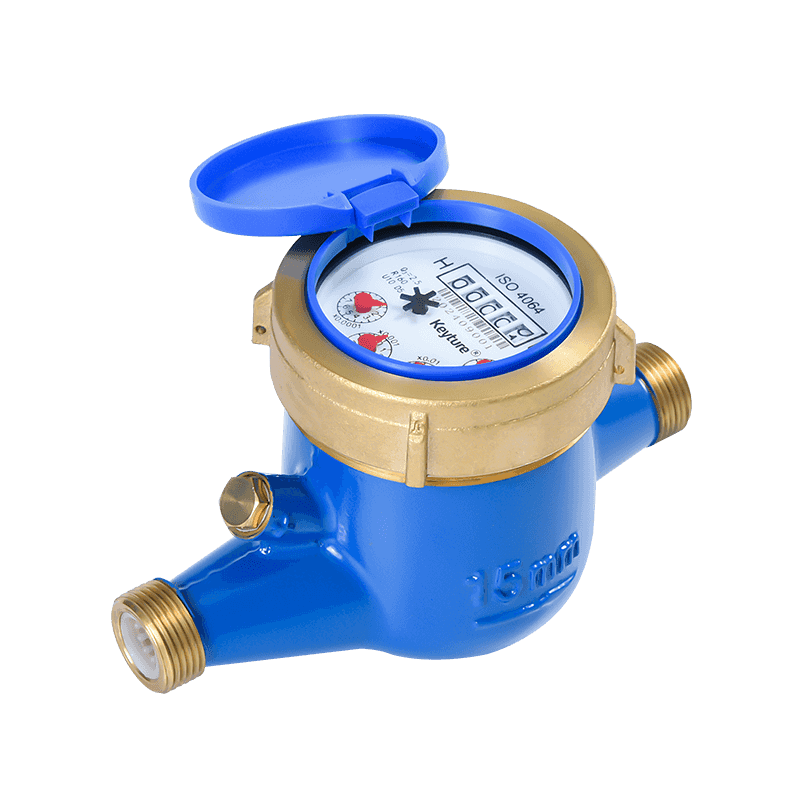

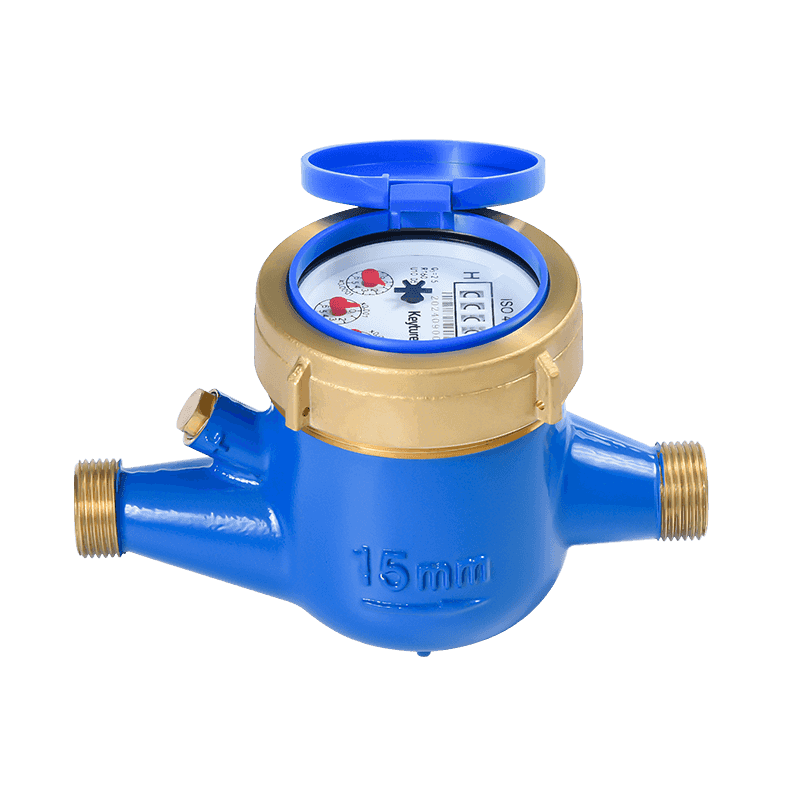

360 ° Rotující víko Dry Typ VANE WOLOR MULTI TRETRATEM SOUTRE s mužskými kováními

Číslo modelu

LXSG-15

LXSG-20

LXSG-25

LXSG-32

LXSG-40

Nominální průměr (DN) [mm]

15

20

25

32

40

Poměr q3/q1

R80

R100

R160

R80

R100

R160

R80

R100

R160

R80

R100

R160

R80

R100

R160

Průtok přetížení (Q4) [m³/h]

3.125

3.125

3.125

5

5

5

7.875

7.875

7.875

12.5

12.5

12.5

20

20

20

Trvalý průtok (Q3) [m³/h]

2.5

2.5

2.5

4

4

4

6.3

6.3

6.3

16

16

16

25

25

25

Přechodný průtok (Q2) [m³/h]

0.05

0.04

0.025

0.08

0.064

0.04

0.126

0.1008

0.063

0.2

0.16

0.1

0.32

0.256

0.16

Minimální průtok (Q1) [m³/h]

0.03125

0.025

0.015625

0.05

0.04

0.025

0.07875

0.063

0.039375

0.125

0.1

0.0625

0.2

0.16

0.1

Třída přesnosti

2

Maximální přípustná chyba pro
Zóna nižšího průtoku (MPEι)

± 5%

Maximální přípustná chyba pro
Zóna horního průtoku (MPEμ)

± 2% pro vodu s teplotou ≤30 ℃
± 3% pro vodu s teplotou ＞ 30 ℃

Třída teploty

T30, T50

Třídy tlaku vody

Mapa 16

Třídy tlakové ztráty

△ P63

Označení rozsahu [m³]

99 999

Rozlišení
Označující zařízení [m³]

0.00005

Třídy citlivosti profilu toku

U10 D5

Omezení orientace

Horizontální
