KM03-08
Multi-Jet STS Klávesnice předplacená vodní měřič s ruční klávesnicí
Styl suchého stylu Multi-Jet bezdrátové ovládání vzdáleného ventilu předplacené třídy B (R80/R100) s intenzivním sběrem dat
Aplikace: Multi-Jet je STS (Standard Specification Specification), typ vstupního typu klávesnice,
Elektronický měřič vodní vody řízeného ventilu. Tento typ měřiče je ochranou IP67 před prachem a povodněmi
a může přežít v prostředí serveru. Základní měřič byl dodán a prokázán miliony služeb pro spolehlivé a nákladově efektivní měření spotřeby. Provozování s CIU může měřič výrazně snížit manipulaci.
Popis
1. Funkce

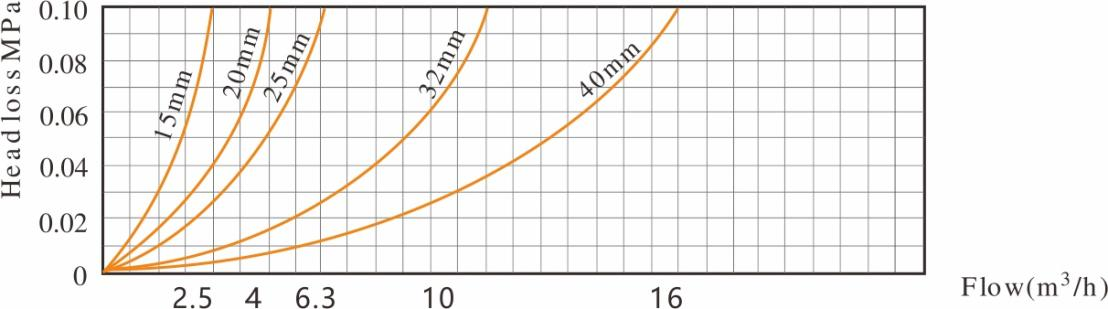

2. křivka ztráty hlavy
3. křivka chyby přesnosti

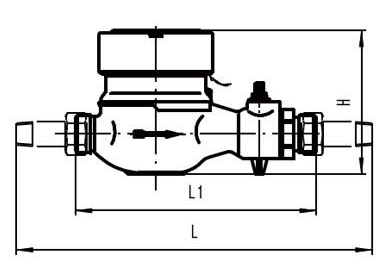

4. Instalační dimenze
Položka č | 15 | 20 | 25 | 32 | 40 | 50 | |
1/2 " | 3/4 “ | 1 “ | 1-1/4 “ | 1-1/2 “ | 2 “ | ||
L1 | mm | 165 | 190 | 225 | 230 | 245 | 280 |
L | mm | 190 | 225 | 260 | 260 | 300 | 300 |
H | mm | 104 | 106 | 114 | 117 | 147 | 172 |
W | mm | 99 | 99 | 103 | 104 | 124 | 125 |
Vlákno připojení | D (mm) | G3/4B | G1b | G1-1/4B | G1-1/2B | G2B | G2-1/2B |
Příruba |
5. Hlavní technické údaje
Dn | Mm | 15 | 20 | 25 | 32 | 40 | 50 |
Velikost | PALEC | 1/2 “ | 3/4 “ | 1 “ | 1-1/4 “ | 1-1/2 “ | 2 “ |
Q4 | M3/H. | 3.125 | 5 | 7.875 | 12.5 | 20 | 30.25 |
Q3 | M3/H. | 2.5 | 4 | 6.3 | 10 | 16 | 25 |
Q2 | M3/H. | 0.04 | 0.064 | 0.1 | 0.16 | 0.32 | 0.5 |
Q1 | M3/H. | 0.025 | 0.04 | 0.063 | 0.1 | 0.2 | 0.313 |
Poměr “ R ” Q3/Q1 | 100 | 100 | 100 | 100 | 80 | 80 | |
Maximální tlak | Bar | 16 | |||||
Maximální testovací tlak | Bar | 24 | |||||
Tlaková ztráta | Bar | 0,63 (jako kompletní jednotka) | |||||
Maximální teplota | ° C. | 50 | |||||
Pracovní teplota | ° C. | 0-50 | |||||
Max Reading | M3 | 99999.9999 | |||||
Minimální čtení | M3 | 0.00005 | |||||
Nadmořská výška | M | 400-1400 nad hladinou moře | |||||
Maximální relativní vlhkost | % | 95% | |||||
Max Přípustná chyba (MPE) | % | Q1 ≤ Q ≤ Q2 5% Q2 ≤ Q ≤ Q4 2% |
