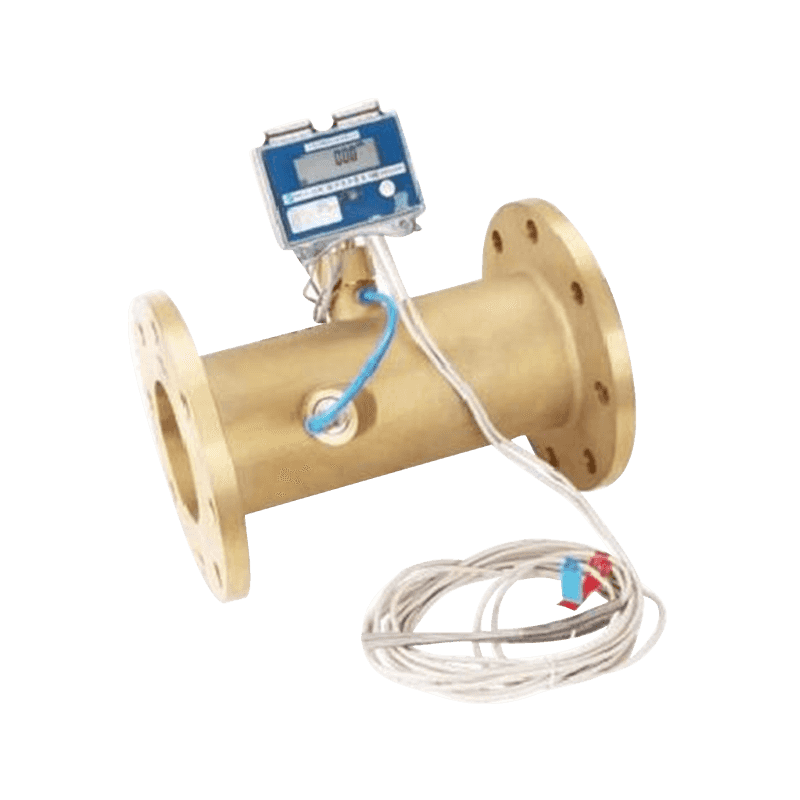

KM10-02
Ultrazvukový vzdálený měřič vody je senzor kombinovaného toku s mikroprocesorem a přijímá pokročilé ultrazvukové měření pro měření spotřeby vody.
Popis
1. Funkce
2. Pracovní podmínky
Teplota vody <50 ℃ pro studenou vodu; měřič horké vody ≤ 90 ℃.
Tlak vody ≤ 1MPA (PN: 1,6MPA/16bar)
3. Elektronický parametr
Chyba párování senzoru teploty | Nízká proudová ochrana | Pracovní teplota | Statický proud | Jmenovité provozní napětí | Provozní napětí |
<0,05 ℃ | <2,5V | 0,1 ~ 55 ℃ | <8UA | 3,6V | 2,5V-3,6 V |
4. křivka chyby přesnosti
5. Hlavní technické údaje
Nominální Průměr ( Dn ) | Q3/Q1 | Q4 m³/h | Q3 m³/h | Q2 m³/h | Q1 m³/h | Řešení indikační zařízení [M³] | Označení rozsahu [m³] |
32 mm | R80 | 12.5 | 10 | 200 | 125 | 0.00001 | 99999.99 |
R100 | 160 | 100 | |||||
R160 | 100 | 62.5 | |||||
40 mm | R80 | 20 | 16 | 320 | 200 | ||
R100 | 256 | 160 | |||||
R160 | 160 | 100 | |||||
50 mm | R80 | 31.25 | 25 | 500 | 312.5 | ||
R160 | 250 | 156.25 | |||||
R200 | 200 | 125 | |||||
65 mm | R80 | 50 | 40 | 800 | 500 | ||
R160 | 400 | 250 | |||||
R200 | 320 | 200 | |||||
80 mm | R80 | 78.75 | 63 | 1250 | 787.5 | ||
R160 | 625 | 393.75 | |||||
R200 | 504 | 315 | |||||
100 mm | R80 | 125 | 100 | 2000 | 1250 | ||
R160 | 1000 | 625 | |||||
R200 | 800 | 500 | |||||
125 mm | R80 | 200 | 160 | 3200 | 2000 | ||
R160 | 1600 | 1000 | |||||
R200 | 1280 | 800 | |||||
150 mm | R80 | 312.5 | 250 | 5000 | 3125 | ||
R160 | 2500 | 1562.5 | |||||
R200 | 2000 | 1250 | |||||
200 mm | R80 | 500 | 400 | 8000 | 5000 | ||
R160 | 4000 | 2500 | |||||
R200 | 3000 | 2000 | |||||
250 mm | R80 | 787.5 | 630 | 12600 | 7875 | ||
R160 | 5300 | 3937.5 | |||||
R200 | 5040 | 3150 | |||||
300 mm | R80 | 1250 | 1000 | 20000 | 12500 | ||
R160 | 10000 | 6250 | |||||
R200 | 8000 | 5000 |
