KM02-03

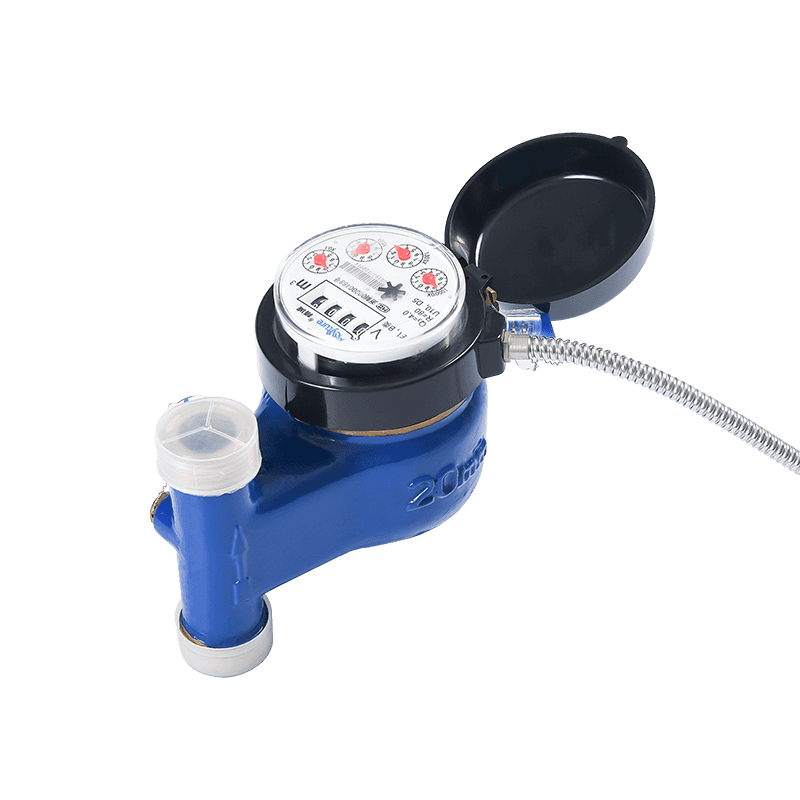

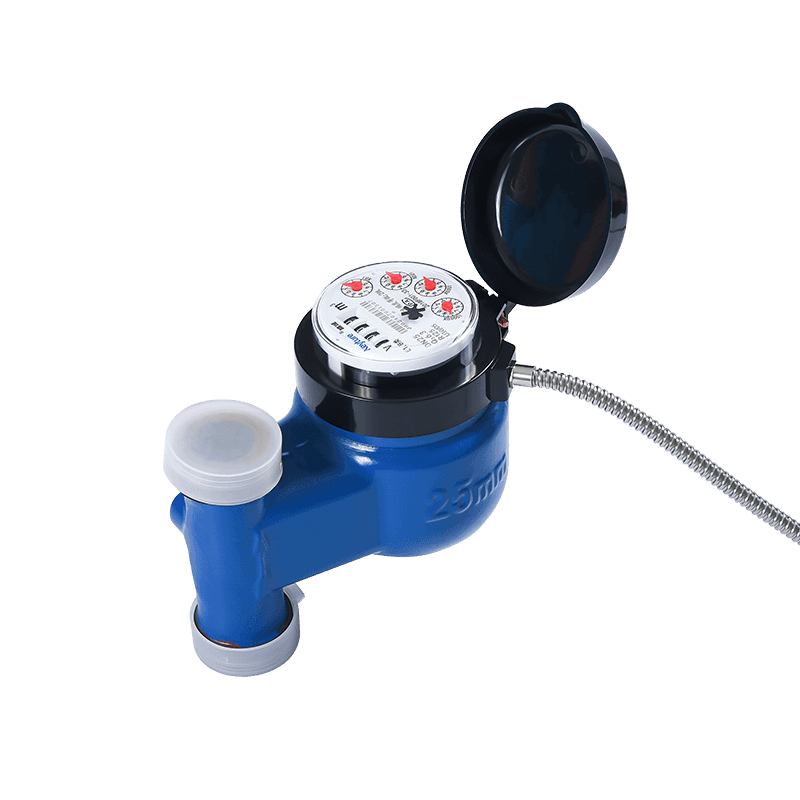

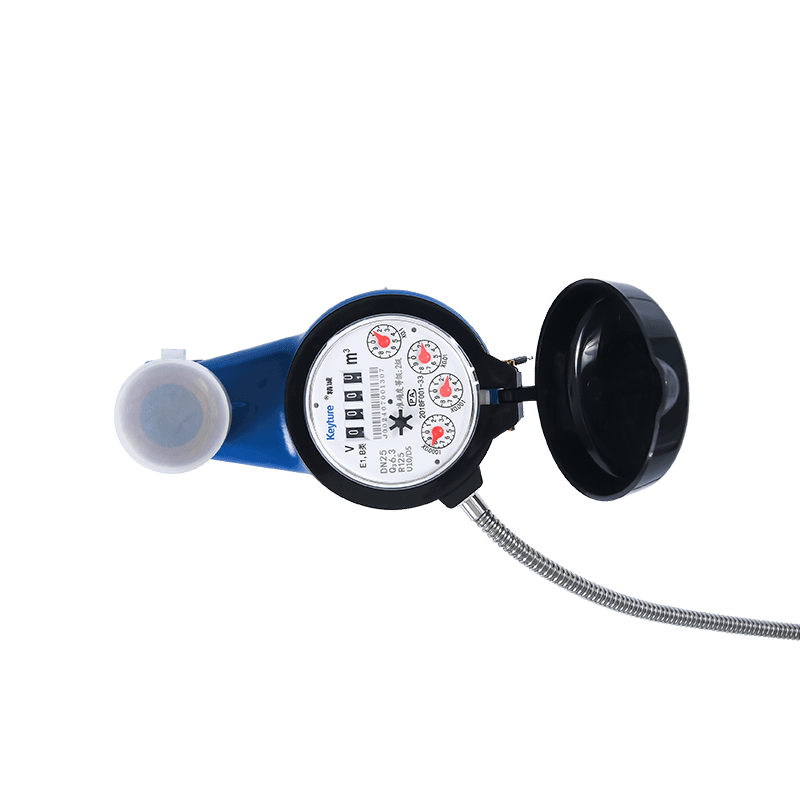

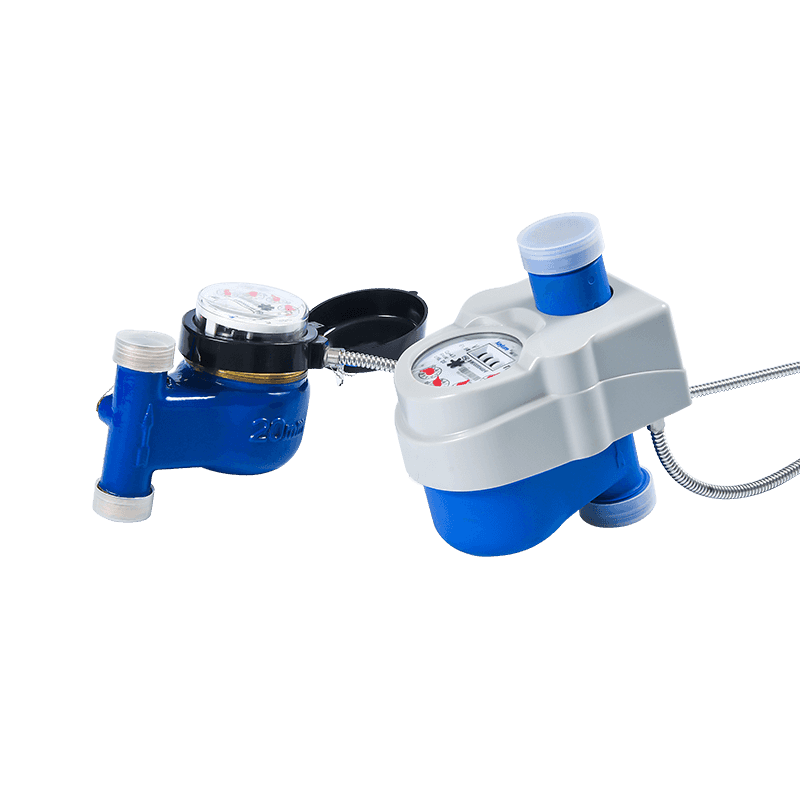

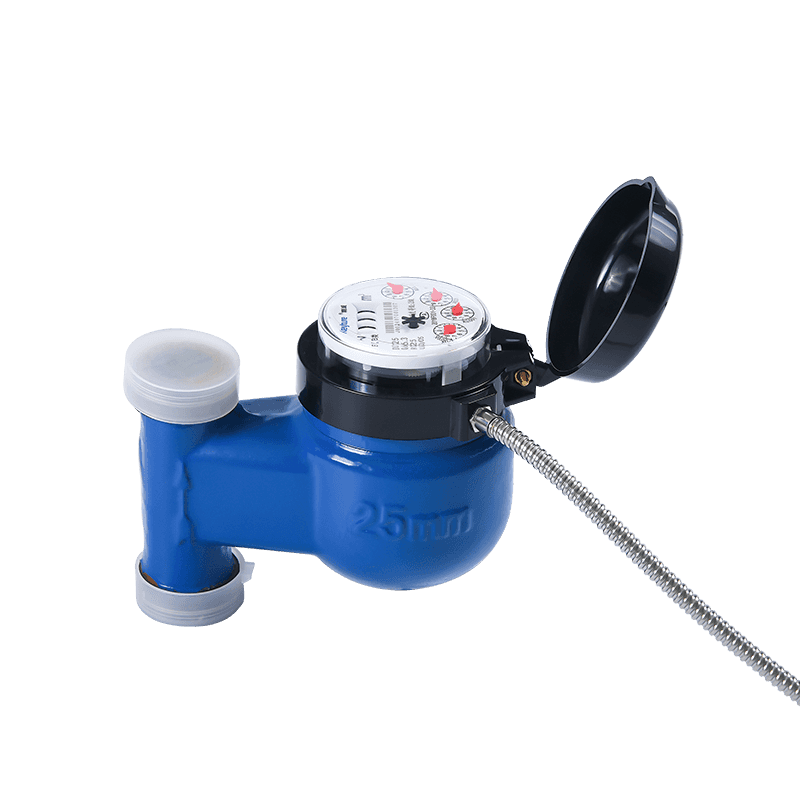

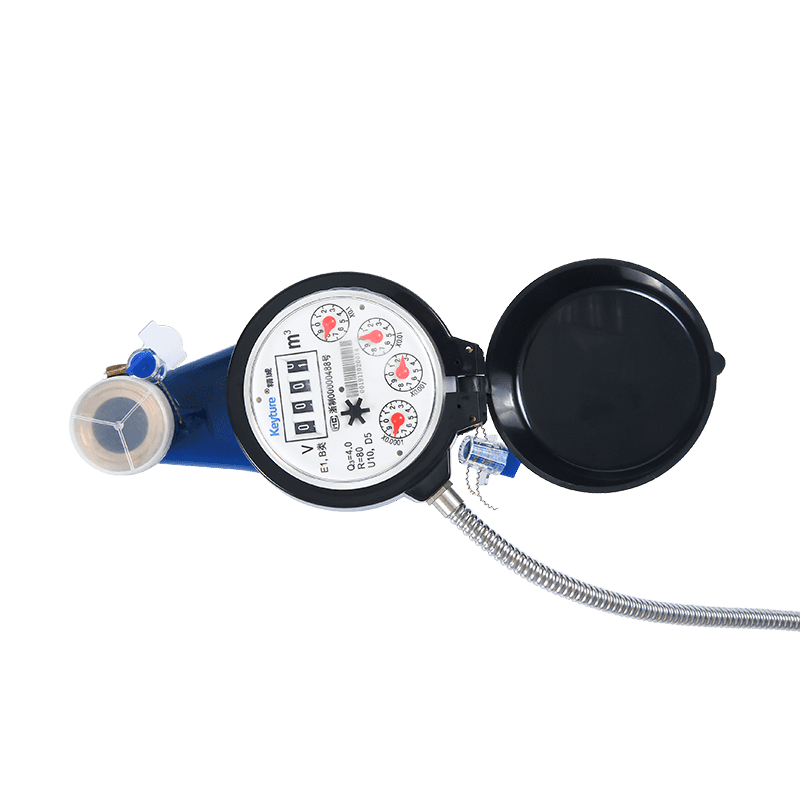

Suchý typ vertikální kabelový vzdálený měřič vody

Tato série produktů přijímá fotoelektrický modul přímého čtení pro přečtení údajů o spotřebě vody a nahrát je přes speciální drát. Celý systém se skládá z měřiče vody, sběratele a střediska řízení. Vertical installation is used for residence. Moisture-proof, sun-proof, anti-fluctuation,anti-static, anti-magnetic, IP68.

Kontaktujte nás

PREV: Kapalina zapečetěná kapalina s mokrým typem. NEXT:Suchý typ kabelového dálkového měřiče vody s kulovým ventilem

Popis

1. Funkce

● Kolo s více letouny, samostatné těsnicí struktury, snadno se nahraditelná a údržba.
● Dry type register, magnetic drive,anti-magnetic interference,anti-freezing, long-term clear reading.
● Materiál: Železo, plast, mosaz, nerezová.
● Vlhkost odolné proti slunci, proti fluktuaci, antistatické, anti-magnetické, IP68.
● Water consumption can be read or recorded real-time.
● Environment B, E1.
● Nulové napájení s výjimkou spotřeby vody.
● Snadno přidává a udržuje měřiče vody a sběratele.

2. elektronická technika

Pracovní napětí	Pracovní teplota	Pracovní proud	DataComms
DC9-15V (RS-485)/DC24-36V (M-BUS)	-10 ~ 45 ℃	≤9 mA	RS-485, M-BUS

3. křivka ztráty hlavy

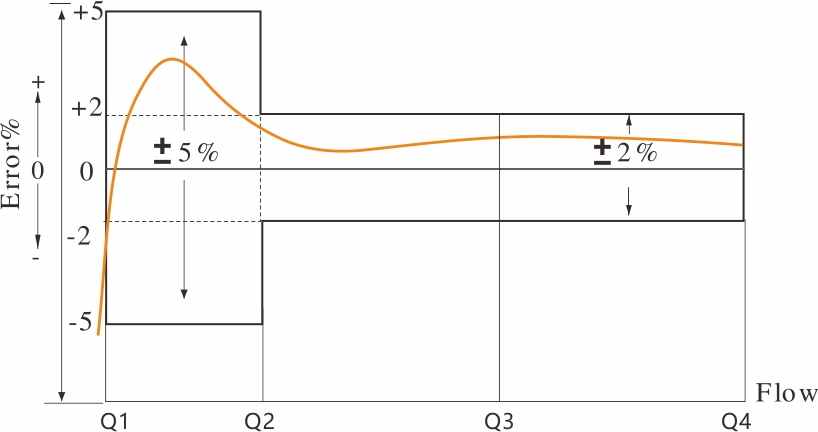

4. křivka chyby přesnosti

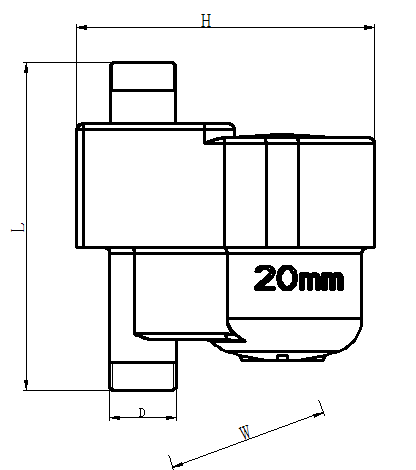

5. Dimenze instalace

Položka č		LXSGY-15	LXSGY-20	LXSGY-25
L1	mm	195	210	230	354	373
L	mm	100	105	110	230	245
H	mm	115	115	115	115	155
W	mm	100	100	110	110	125
Vlákno připojení	D (mm)	G3/4 "	G1 "	G1 1/4 "	G1 1/2 "	G2 "
Vlákno připojení	D (mm)	R1/2	R3/4	R1	R1 1/4	R1 1/2
Hmotnost	s odbory (kg)
Hmotnost	bez odborů (kg)	1.5	1.7	1.8

6. Hlavní technický parametr

Číslo modelu	LXSGY-15			LXSGY-20			LXSGY-25
Nominální průměr (DN) [mm]	15			20			25			32			40
Poměr q3/q1	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160
Průtok přetížení (Q4) [m³/h]	3.125	3.125	3.125	5	5	5	7.875	7.875	7.875	12.5	12.5	12.5	20	20	20
Trvalý průtok (Q3) [m³/h]	2.5	2.5	2.5	4	4	4	6.3	6.3	6.3	10	10	10	16	16	16
Přechodný průtok (Q2) [m³/h]	0.05	0.04	0.025	0.08	0.064	0.04	0.126	0.1	0.063	0.2	0.16	0.1	0.32	0.256	0.16
Minimální průtok (Q1) [m³/h]	0.032	0.025	0.015	0.05	0.04	0.025	0.08	0.063	0.039375	0.125	0.1	0.0625	0.2	0.16	0.1
Třída přesnosti	2
Maximální přípustná chyba pro zónu nižšího průtoku (MPE—)	± 5%
Maximální přípustná chyba pro zónu horního průtoku (MPEμ)	± 2% pro vodu s teplotou ≤30 ℃ ± 3% pro vodu s teplotou ＞ 30 ℃
Třída teploty	T30, T50
Třídy tlaku vody	Mapa 16
Třídy tlakové ztráty	△ P63
Označení rozsahu [m³]	99 999
Rozlišení indikačního zařízení [m³]	0.00005
Třídy citlivosti profilu toku	U10 D5
Omezení orientace	VERTICAL
