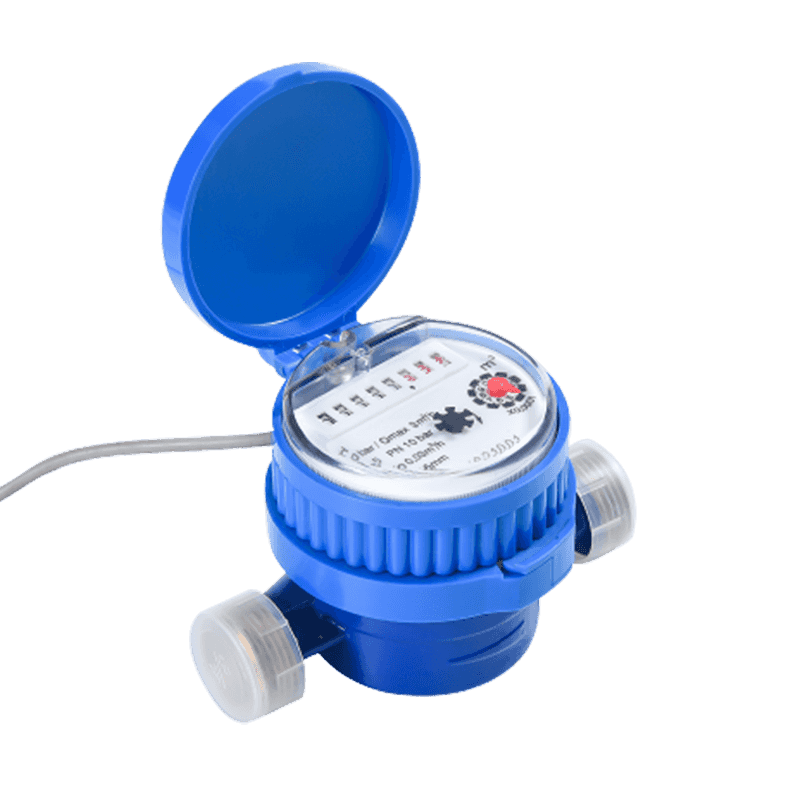

KM02-09
Tato série produktů přijímá modul fotoelektrického přímého čtení pro čtení údajů o spotřebě vody a nahrát je přes speciální drát. Celý systém se skládá z měřiče vody, sběratele a střediska řízení. Funkce přímého čtení, žádná vestavěná baterie, dlouhá životnost, vodotěsná, antistatický, odolný proti vlhkosti, anti-dust, anti-magnetické rušení, volitelný regulační ventil, vysoká vodotěsná úroveň.
Popis
1. Funkce
Magnetický pohon s registrem super suchého typu, dlouhodobé jasné čtení.
Materiál, železo, plast, mosaz, nerezová
Vlhkost odolná proti slunci, anti-fluktuace, antistatické, anti-magnetické rušení, anti-mrazivé, IP68
Spotřeba vody lze včas číst nebo zaznamenávat
Prostředí: B, E1
Nulové napájení, s výjimkou čtení spotřeby vody
Snadné přidání a údržbu metrů a sběratelů vody
Nereturní ventil a sítko pro možnost
Magnetický štít pro ochranu proti vnějšímu magnetu.
2. Elektronická technika
| Pracovní napětí | Pracovní teplota | Pracovní proud | Výstup |
| DC9-15V (RS-485) | -10 ~ 45 ℃ | ≤9 mA | RS-485 |
3. křivka ztráty hlavy
4. křivka chyby přesnosti
5. Dimenze instalace
| Položka č | LXSGY-15 | |
| L | mm | 110 |
| H | mm | 80 |
| W | mm | 80 |
| Téma připojení: | D (mm) | G3/4 " |
| bez odborů kg | 0,47 kg | |
6. Hlavní technický parametr
| Číslo modelu | LXSGY-15 | LXSGY-20 | LXSGY-25 | LXSGY-32 | LXSGY-40 | ||||||||||
| Nominální průměr (DN) [mm] | 15 | 20 | 25 | 32 | 40 | ||||||||||
| Poměr q3/q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| Průtok přetížení (Q4) [m³/h] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
| Trvalý průtok (Q3) [m³/h] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
| Přechodný průtok (Q2) [m³/h] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
| Třída přesnosti: | 2 | ||||||||||||||
| Maximální přípustná chyba pro zónu nižšího průtoku (MPE—) | ± 5% | ||||||||||||||
| Maximální přípustná chyba pro zónu horního průtoku (MPEμ) | ± 2% pro vodu s teplotou ≤30 ℃ ± 3% pro vodu s teplotou > 30 ℃ | ||||||||||||||
| Třída teploty | T30, T50 | ||||||||||||||
| Třídy tlaku vody | Mapa 10 | ||||||||||||||
| Třídy tlakové ztráty | △ P63 | ||||||||||||||
| Označení rozsahu [m³] | 99 999 | ||||||||||||||
| Rozlišení označující zařízení [m³] | 0.00005 | ||||||||||||||
| Třídy citlivosti profilu toku | U10 D5 | ||||||||||||||
| Omezení orientace | Horizontální | ||||||||||||||
