KM01-02
Tato řada produktů jsou bezdrátové vzdálené měřiče vody, které zcela oddělují mechanickou část od inteligentního modulu a nahrají spotřebu vody přes internet NB \ lora. Při použití procesu opakovaných problémů s počítáním používání algoritmů k identifikaci k zajištění přesnosti dat. Instalace režimu mechanického a elektrického separace, dobrá zaměnitelnost, dlouhá životnost komponent
Popis
1. Funkce
● Multi-Jet Vane Wheel.
● Registr suchého typu, magnetický pohon, anti-magnetické rušení, anti-mrazivé, dlouhodobé jasné čtení.
● Rozdělený typ, samostatná těsnicí struktura, snadno nahraditelná a údržba, vlhkosti, IP68.
● Návrh vyměnitelné komory baterie.
● Přijměte stabilní technologii NB \ Lora Internet Signal Transmission Technology.
● Sbírejte spotřebu vody podle 1L, 10L, 100l.
● Materiál: Železo, plast, mosaz, nerezová.
● Poskytováno těsněním olověné a odolné proti prachu.
● Klima a EMC třída B \ o, E1.
2. Elektronický parametr
| DataComms | Statický proud | Zpráva | Provozní frekvence | Přenášená energie | Přijímat citlivost |
| Lora | 20 μA | Hall \ Reed Switch | 470-510MHz | ≤ 20dbm | -136 1dbm |
| NB-lot | 10 μA | Hall \ Reed Switch | B1, B2, B5, B8, NB-LOT | ≤ 23dbm | -131 1dbm |

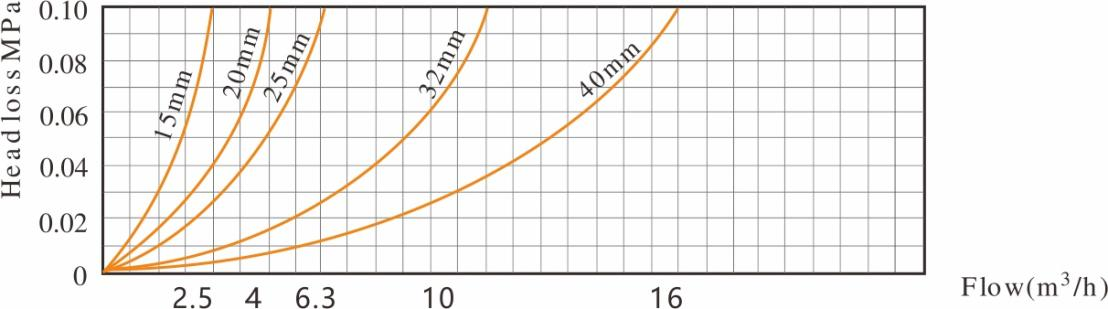

3. křivka ztráty hlavy

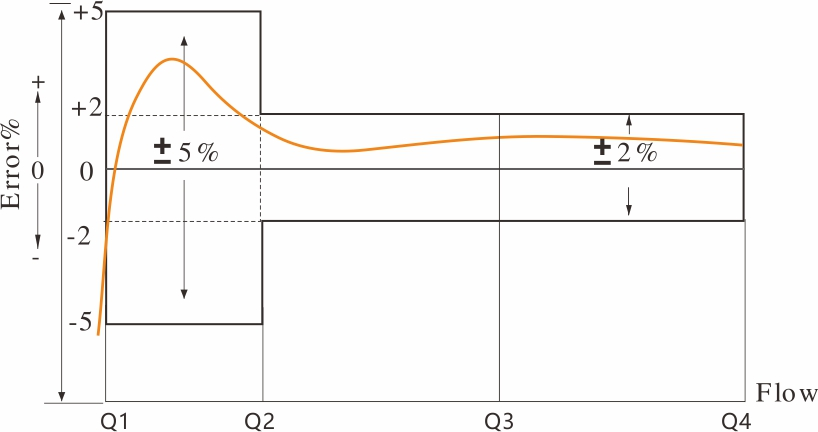

4. křivka chyby přesnosti

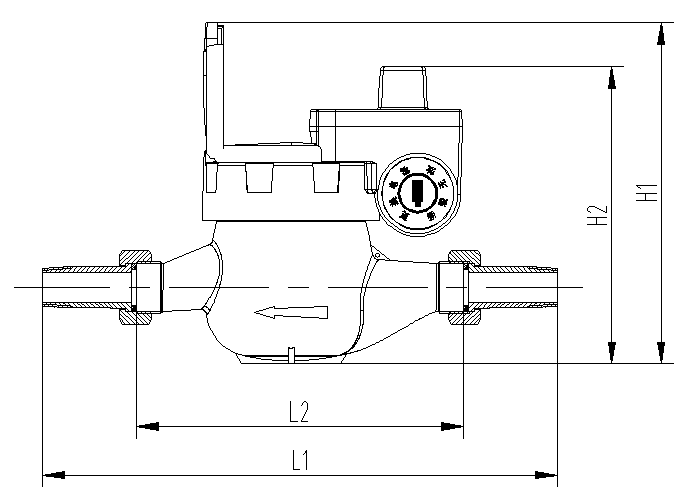

5. Dimenze instalace
| Položka č | LXSGW-15 | LXSGW-20 |
| |
| L1 | mm | 260 | 295 | 346 |
| L | mm | 165 | 195 | 225 |
| H | mm | 150 | 150 | 150 |
| W | mm | 90 | 90 | 100 |
| Vlákno připojení | D (mm) | G3/4 " | G1 " | G1 1/4 " |
| D (mm) | R1/2 | R3/4 | R1 | |
| Hmotnost | s odbory (kg) |
|
|
|
| bez odborů (kg) | 1 | 1.2 |
| |
6. Hlavní technický parametr
| Číslo modelu | LXSGW-15 | LXSGW-20 |
|
|
| |||||
| Nominální průměr (DN) [mm] | 15 | 20 | 25 | 32 | 40 | |||||
| Poměr q3/q1 | R80 | R100 | R80 | R100 | R80 | R100 | R80 | R100 | R80 | R100 |
| Průtok přetížení (Q4) [m³/h] | 3.125 | 3.125 | 5 | 5 | 7.875 | 7.875 | 12.5 | 12.5 | 20 | 20 |
| Trvalý průtok (Q3) [m³/h] | 2.5 | 2.5 | 4 | 4 | 6.3 | 6.3 | 10 | 10 | 16 | 16 |
| Přechodný průtok (Q2) [m³/h] | 0.05 | 0.04 | 0.08 | 0.064 | 0.126 | 0.1 | 0.2 | 0.16 | 0.32 | 0.256 |
| Minimální průtok (Q1) [m³/h] | 0.032 | 0.025 | 0.05 | 0.04 | 0.08 | 0.063 | 0.125 | 0.1 | 0.2 | 0.16 |
| Třída přesnosti | 2 | |||||||||
| Maximální přípustná chyba pro zónu nižšího průtoku (MPE—) | ± 5% | |||||||||
| Maximální přípustná chyba pro zónu horního průtoku (MPEμ) | ± 2% pro vodu s teplotou ≤30 ℃ | |||||||||
| Třída teploty | T30, T50 | |||||||||
| Třídy tlaku vody | Mapa 16 | |||||||||
| Třídy tlakové ztráty | △ P63 | |||||||||
| Označení rozsahu [m³] | 99 999 | |||||||||
| Rozlišení indikačního zařízení [m³] | 0.00005 | |||||||||
| Třídy citlivosti profilu toku | U10 D5 | |||||||||
| Omezení orientace | Horizontální | |||||||||
