KM01-19

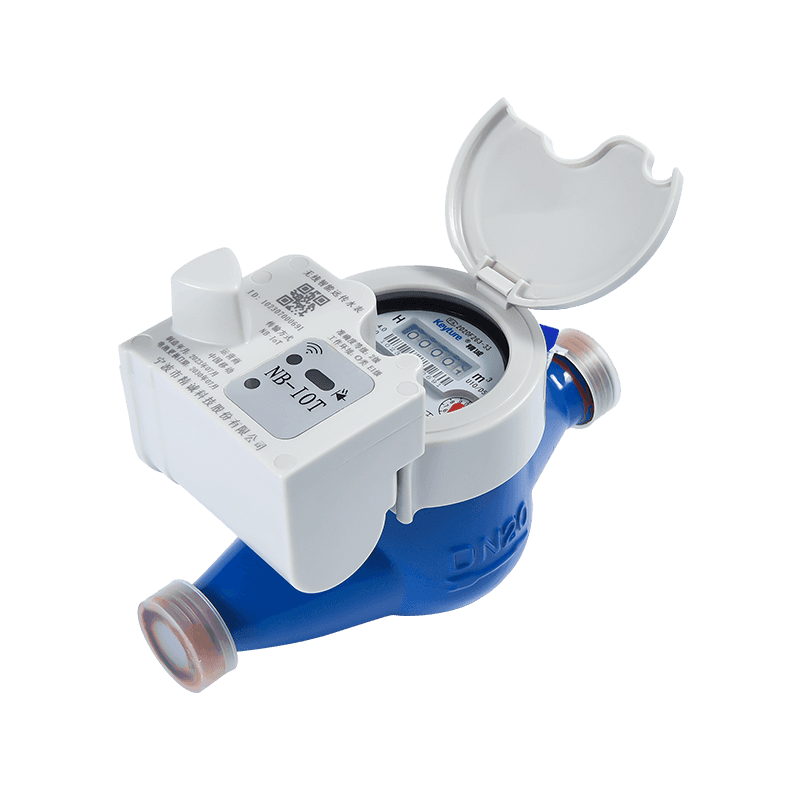

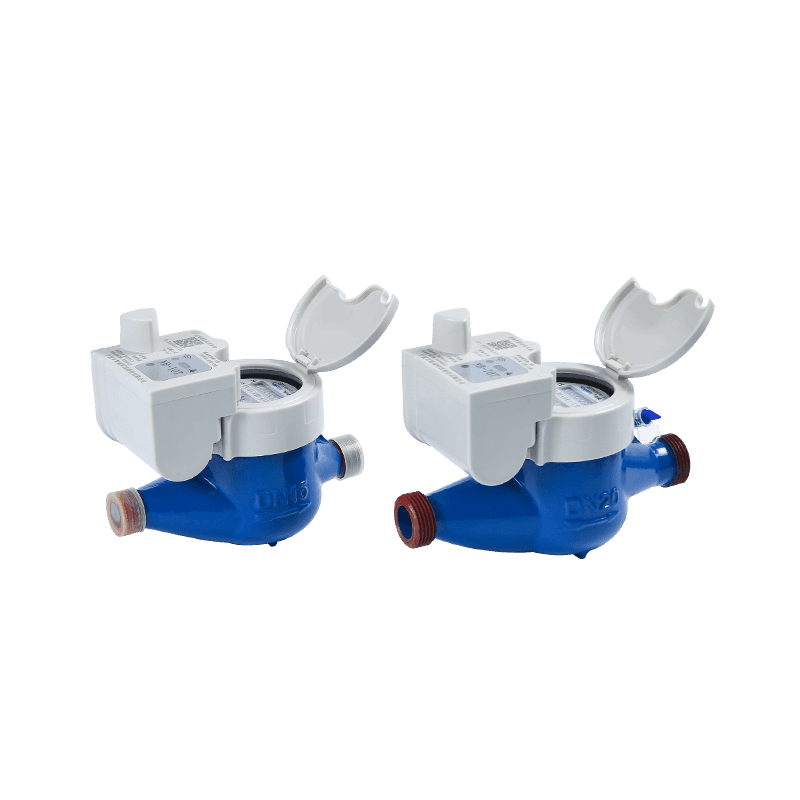

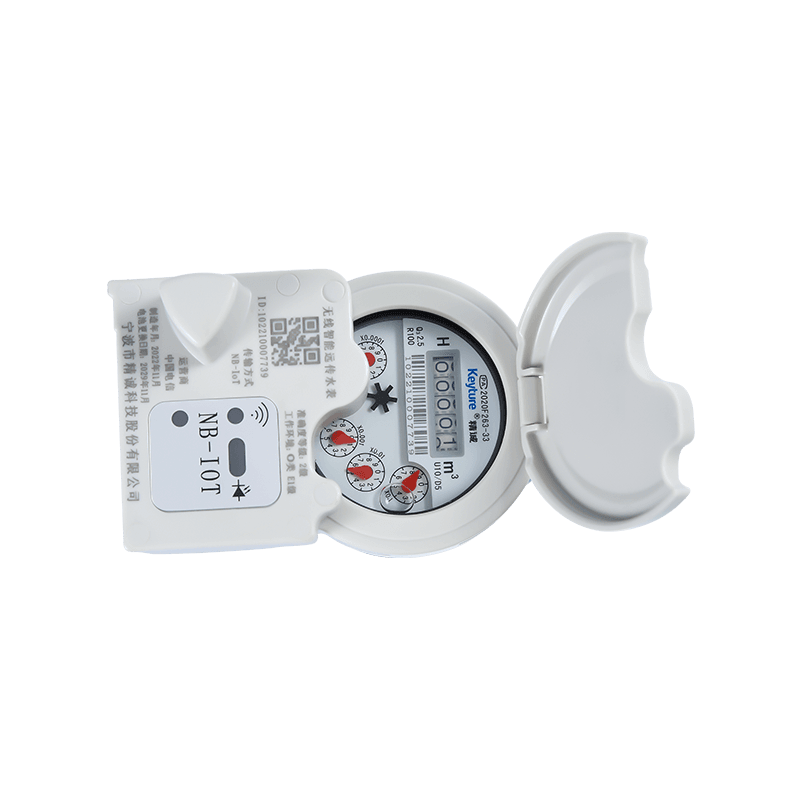

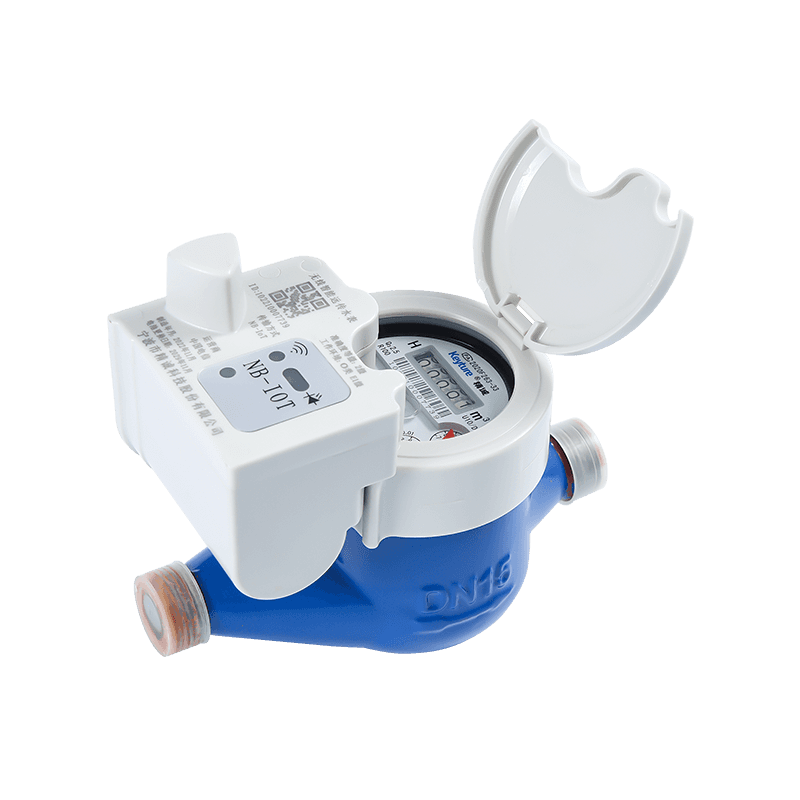

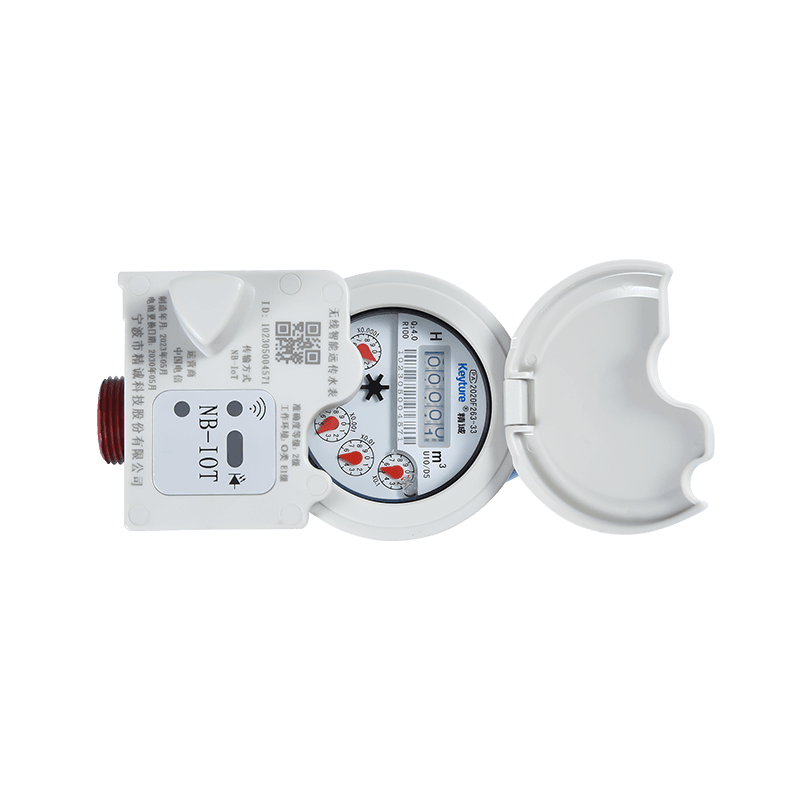

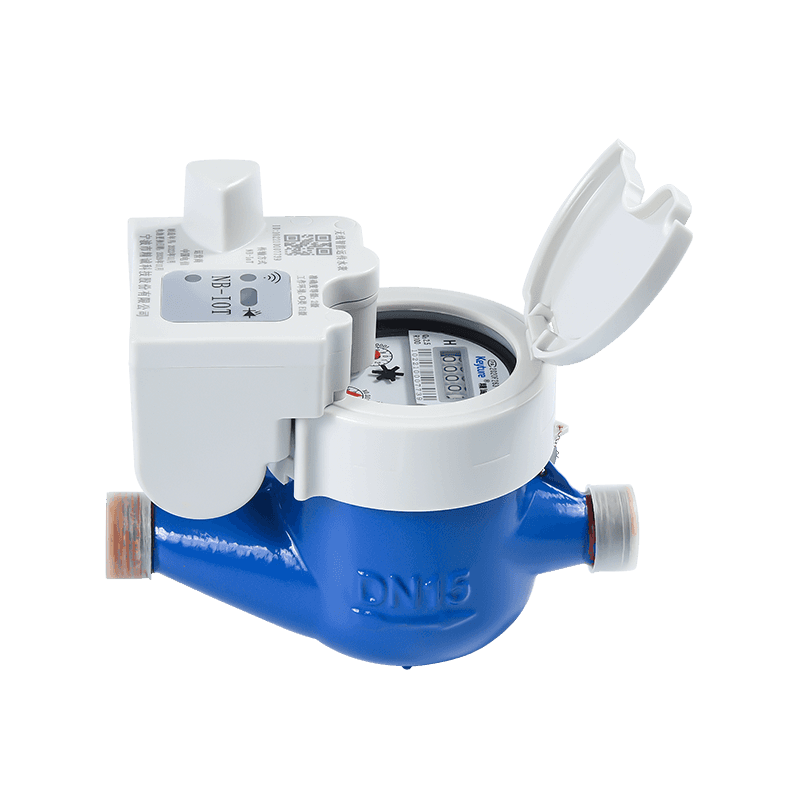

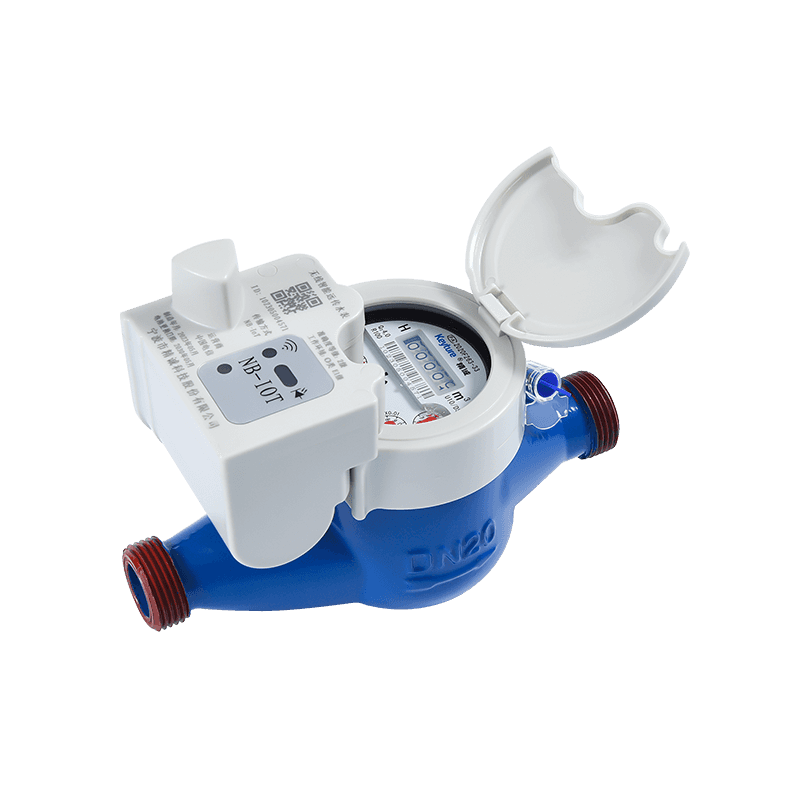

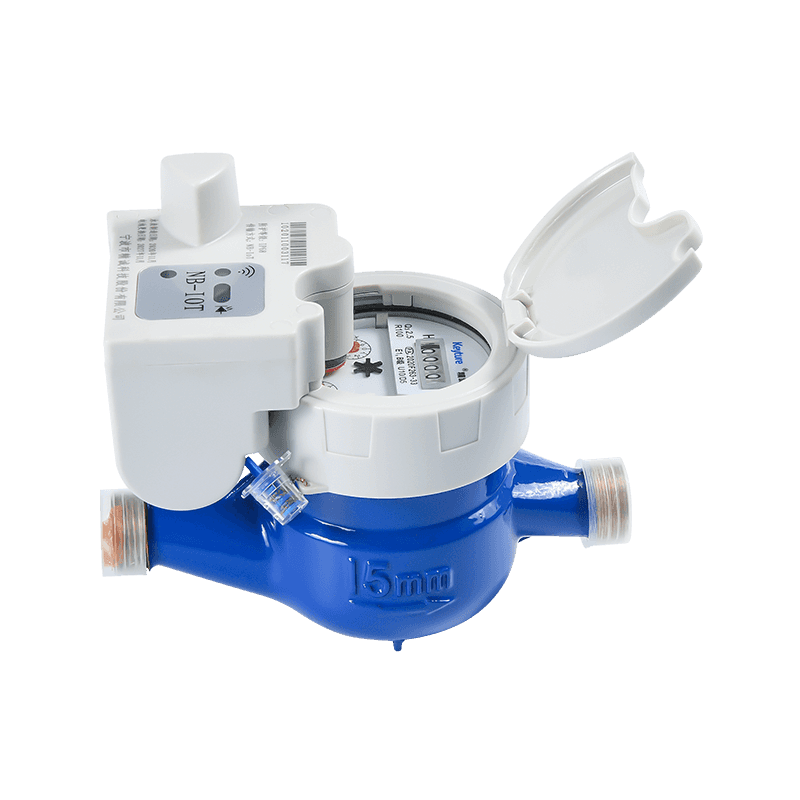

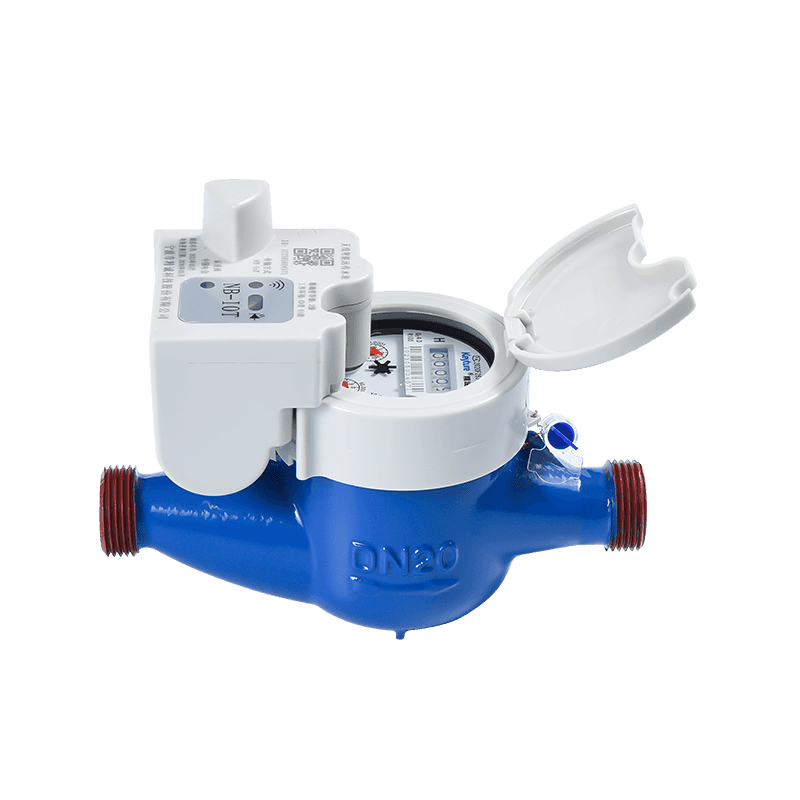

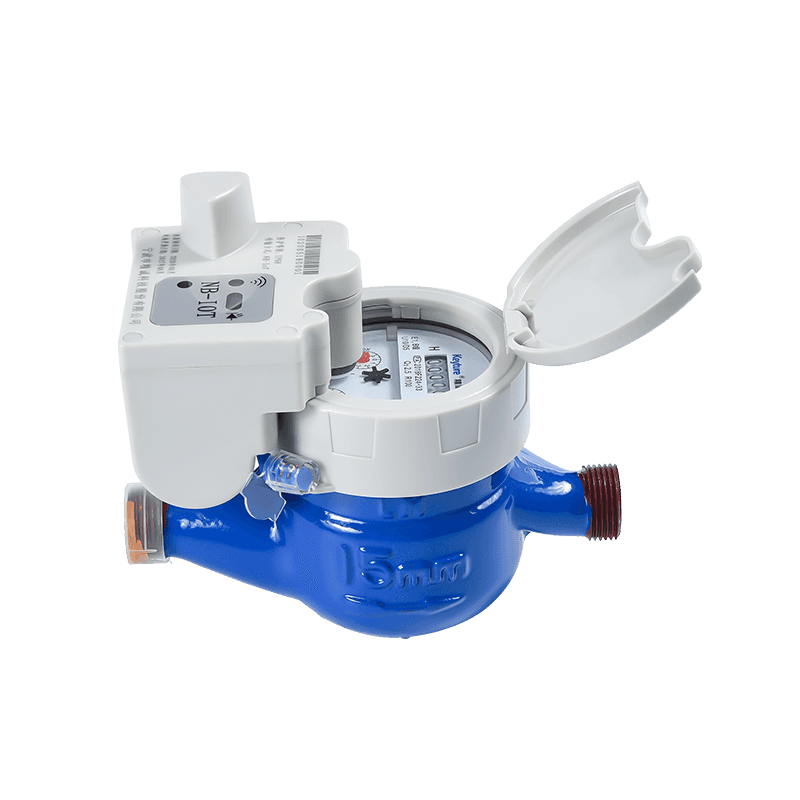

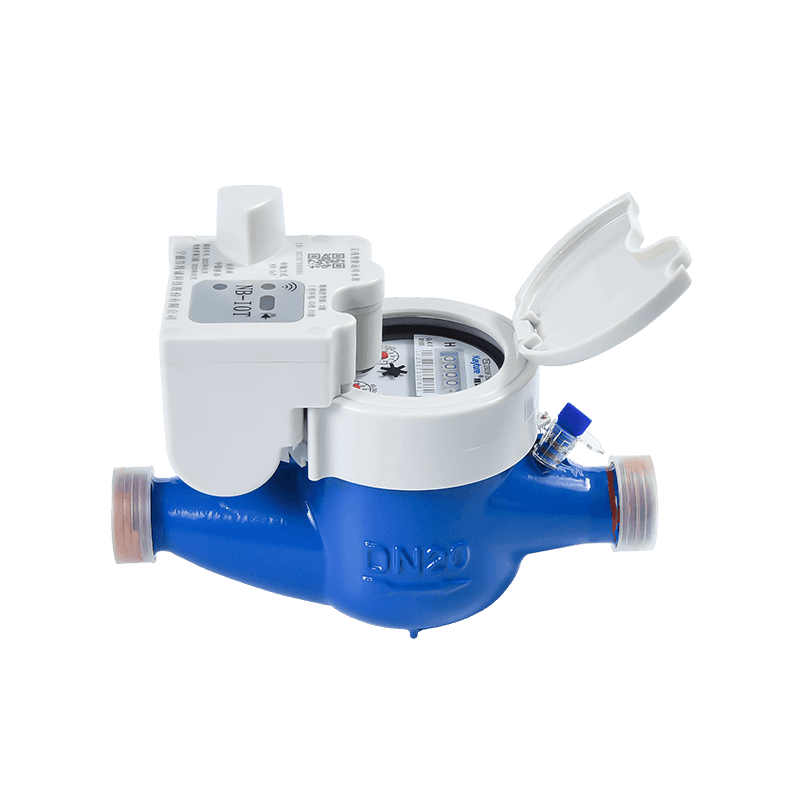

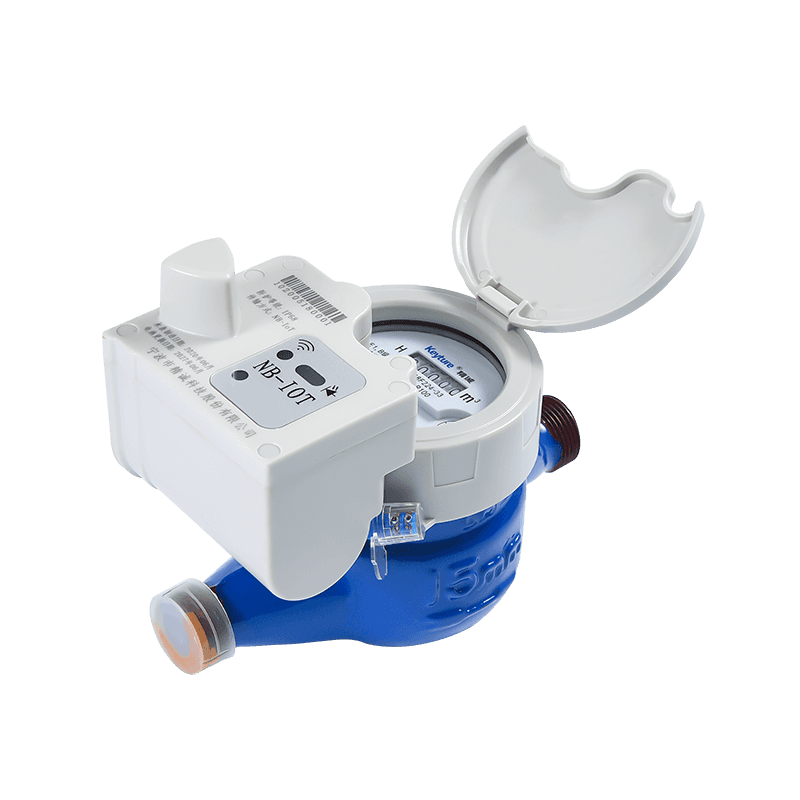

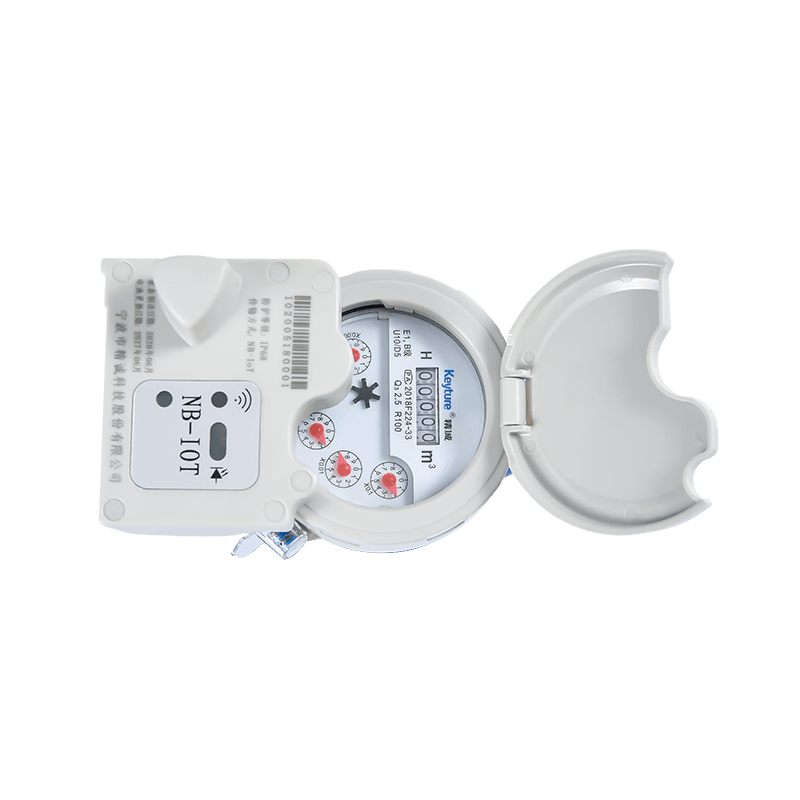

Tato série produktů jsou bezdrátové vzdálené měřiče vody, které rozdělili mechanickou část od inteligentního modulu a nahrát spotřebu vody přes internet NB \ Lora. Smart Water Meter NB-IOT poskytuje informace o denní spotřebě vody. Automatické hodnoty měřiče. Snížení spotřeby vody a nákladů. Snížit poškození majetku. Síťové provozní informace.
Popis
1. Funkce
2. elektronický parametr
DataComms | Statický proud | Zpráva | Provozní frekvence | Přenášená energie | Přijímat citlivost |
Lora | 20 μA | Hall \ Reed Switch | 470-510MHz | ≤ 20dbm | -136 1 DBM |
NB-lot | 10 μA | Hall \ Reed Switch | B1, B2, B5, B8, NB-LOT | ≤ 23dbm | -131 1 DBM |
3. křivka ztráty hlavy
4. křivka chyby přesnosti
5. Dimenze instalace
Položka č | LXSGW-15 | LXSGW-20 | |
L1 | mm | 260 | 295 |
L | mm | 165 | 190 |
H | mm | 150 | 150 |
W | mm | 90 | 90 |
Vlákno připojení | D (mm) | G3/4 " | G1 " |
D (mm) | R1/2 | R3/4 | |
bez odborů kg | 1,3 kg | 1,5 kg | |
6. Hlavní technický parametr
Číslo modelu | LXSGW-15 | LXSGW-20 | |||||||||||||
Nominální průměr (DN) [mm] | 15 | 20 | 25 | 32 | 40 | ||||||||||
Poměr q3/q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
Průtok přetížení (Q4) [m³/h] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
Trvalý průtok (Q3) [m³/h] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
Přechodný průtok (Q2) [m³/h] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
Minimální průtok (Q1) [m³/h] | 0.032 | 0.025 | 0.015 | 0.05 | 0.04 | 0.025 | 0.08 | 0.063 | 0.039375 | 0.125 | 0.1 | 0.0625 | 0.2 | 0.16 | 0.1 |
Třída přesnosti | 2 | ||||||||||||||
Maximální přípustná chyba pro zónu nižšího průtoku (MPE—) | ± 5% | ||||||||||||||
Maximální přípustná chyba pro zónu horního průtoku (MPEμ) | ± 2% pro vodu s teplotou ≤30 ℃ ± 3% pro vodu s teplotou > 30 ℃ | ||||||||||||||
Třída teploty | T30, T50 | ||||||||||||||
Třídy tlaku vody | Mapa 16 | ||||||||||||||
Třídy tlakové ztráty | △ P63 | ||||||||||||||
Označení rozsahu [m³] | 99 999 | ||||||||||||||
Rozlišení | 0.00005 | ||||||||||||||
Označující zařízení [m³] | |||||||||||||||
Třídy citlivosti profilu toku | U10 D5 | ||||||||||||||
Omezení orientace | Horizontální |
