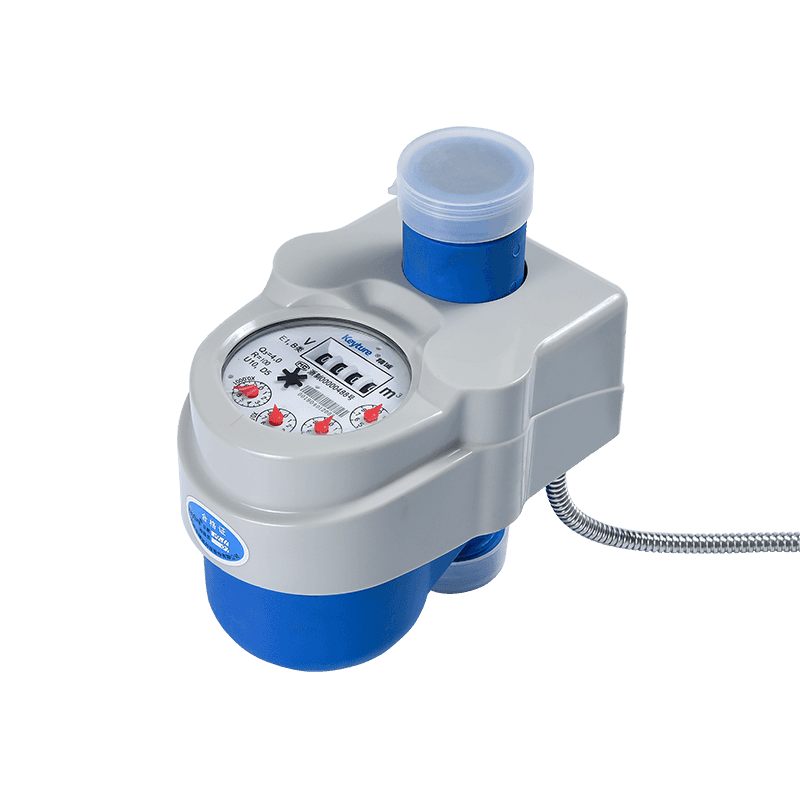

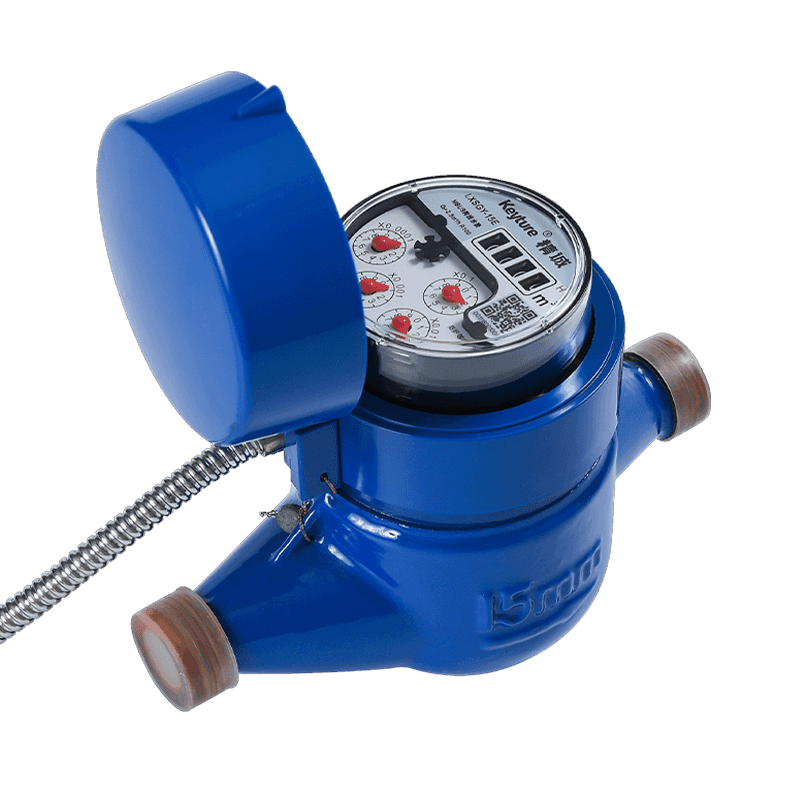

Kabelový vzdálený měřič vody

Technologie měření funkcí kabelového vzdáleného měřiče vody

V oblasti Smart Water Services společnost Ningbo Jingcheng Technology Co., Ltd. úspěšně vyvinula řadu vysoce výkonných a vysoce spolehlivých vodních výrobků s hlubokou vědeckou výzkumnou silou a inovativním duchem. Mezi nimi, Kabelový vzdálený měřič vody získala na trhu široké uznání za své jedinečné funkce měření technologií.
Technologie vysoce přesné měření je vrcholem kabelového vzdáleného měřiče vody. Vodoměřič používá pokročilé senzory naku a vysoce přesné měřicí čipy, aby byla zajištěna přesnost výsledků měření. Jeho vnitřní struktura byla pečlivě navržena tak, aby účinně snižovala odolnost proti průtoku vody, čímž se zlepšila účinnost měření. Dokonce i v drsném provozním prostředí vykazoval měřič vody vynikající dlouhodobou stabilitu a vždy udržuje efektivní měřicí výkon. Po přísném srovnání s mezinárodními standardy ISO 4064 B, C a D je chyba měření kabelového vzdáleného měřiče vody řízena v rámci extrémně nízkého rozsahu, což uživatelům poskytuje spolehlivou podporu údajů o využití vody.
Pokud jde o technologii detekce toku, kabelový vzdálený měřič vody také funguje dobře. Měřič vody může přesně vypočítat skutečnou spotřebu vody sledováním klíčových parametrů v reálném čase, jako je rychlost a tlak toku vody, kombinované s pokročilými modely algoritmu. Kromě toho má kabelový vzdálený měřič vody inteligentní rozpoznávací funkci, která může automaticky rozlišit změny toku v různých scénářích využití vody, čímž poskytuje přesnější výsledky měření. Aplikace této technologie umožňuje uživatelům získat více vědeckých dat ve vodním hospodářství.
Schopnosti dálkového monitorování a přenosu dat jsou dalším důležitým rysem kabelového vzdáleného měřiče vody. Prostřednictvím kabelového připojení si měřič vody realizuje funkci nahrávání dat v reálném čase do systému vzdáleného správy a uživatelé mohou monitorovat a analyzovat data měření v reálném čase. S pomocí systému vzdáleného správy mohou uživatelé nejen vzdáleně otevírat a zavřít ventily a nastavit parametry, ale také výrazně zlepšit účinnost správy. Kromě toho měřič vody podporuje celou řadu komunikačních protokolů a standardů rozhraní a může snadno získat přístup k různým systémům inteligentních vodních hospodářských systémů, aby se dosáhlo bezproblémového připojení a sdílení dat. Tato flexibilita umožňuje kabelovým dálkovým měřičem vody dobře fungovat v různých aplikačních scénářích.
Pokud jde o úsporu energie a ochranu životního prostředí, kabelový vzdálený měřič vody také ukazuje jeho vynikající koncepci designu. Měřič vody přijímá design s nízkým výkonem, který rozšiřuje životnost zařízení a snižuje dopad na životní prostředí. Jeho inteligentní správa pomáhá uživatelům optimalizovat strukturu využití vody a dosáhnout cíle úspory vody a snižování emisí. Sledováním monitorování v reálném čase a analýzou údajů o využívání vody mohou uživatelé okamžitě identifikovat a řešit problém odpadu v procesu využití vody, čímž se dále zlepšují účinnost ochrany vody.

Výhody kabelových vzdálených měřičů vody

Výhody přijetí kabelového přístupu pramení především z vlastního fyzického připojení systému a zdroje energie:

• Výjimečná spolehlivost a stabilita dat: Pevné fyzické připojení poskytuje vysoce stabilní komunikační kanál, který je do značné míry imunní vůči interferenci s frekvencí, blokování signálu a hluk prostředí, což zaručuje konzistentní dodávání dat.
• Žádná závislost na baterii: Kabelové měřiče, zejména protokoly, které používají protokoly, jako je M-Bus, jsou často poháněny přímo prostřednictvím komunikační linky. To eliminuje úkol provozních výdajů a údržby při výměně periodické baterie.
• Vysoká integrita dat: Kontrolované prostředí kabelové sběrnice zajišťuje nižší latenci a bezpečnější a méně exponovanou datovou cestu, která je rozhodující pro přesné fakturaci a dodržování předpisů.
• Optimalizované pro husté aplikace: Kabelové systémy jsou ideální pro prostředí s vysokou hustotou, jako jsou bytové komplexy, průmyslové parky a multi-buildingové kampusy, kde může být infrastruktura nainstalována centrálně.

Typy kabelových vzdálených měřičů vody

Kabelové vzdálené měřiče vody jsou obecně kategorizovány podle fyzického mechanismu, který používají k měření toku vody a komunikačního protokolu, který používají.

1. Typem měření:

• Pulzní výstupní měřiče: Jedná se o tradiční mechanické měřiče vybavené senzorem, který generuje elektrický impuls pro každou spotřebovanou jednotku vody. Nabízejí jednoduchý a nákladově efektivní způsob, jak získat digitální čtení, ale poskytovat minimální diagnostická data.
• Elektronické měřiče přímého čtení (fotoelektrické): Tyto pokročilé měřiče zachycují skutečné hodnoty měřiče přímo z číselných kol mechanického registru pomocí optických senzorů, což zajišťuje, že vzdálené čtení je totožné s mechanickým čtením.
• Ultrazvukové měřiče: Tyto měřiče používají zvukové vlny k měření průtoku, nabízejí vysokou přesnost, žádné pohyblivé části a bohatá diagnostická data, obvykle komunikují prostřednictvím digitálního protokolu, jako je RS-485 nebo M-Bus.

2. Podle komunikačního protokolu:

Dva nejrozšířenější kabelové komunikační protokoly v měření jsou:

• M-BUS (Meter-BUS): Evropský standard (EN 13757) speciálně určený pro měřiče odčtení na čtení (voda, plyn, teplo, elektřina). Používá dvouvodičové, nepolární připojení, zjednodušuje zapojení a často může napájet měřiče od sběrnice.
• RS-485: Robustní standard průmyslové elektrické signalizace, který je často spárován s aplikačním protokolem Modbus RTU (vzdálená terminálová jednotka). Je vysoce odolný vůči šumu a podporuje více kapotní sítě, což je běžné v průmyslových a komerčních systémech správy budov.

Aplikace kabelových vzdálených měřičů vody

Kabelové vzdálené měřiče vody jsou nezbytnými součástmi systémů pokročilé měřicí infrastruktury (AMI), které nabízejí spolehlivý přenos dat s vysokou integritou pro přesnou fakturaci, detekci úniku a vodní hospodářství napříč různými sektory.

• Rezidenční: Ve vícepodlažnických budovách, bytových komplexech a uzavřených komunitách poskytují kabelové měřiče využívající protokoly, jako je M-Bus (meter-bus) To eliminuje potřebu manuálních hodnot v jednotlivých jednotkách, zajištění přesné, včasné fakturace a rychlé detekce úniků v bloku bydlení.
• Komerční: Maloobchodní střediska, kancelářské budovy a hotely používají kabelové měřiče k přesné měření spotřeby pro nájemníky pro subgenerující nebo ke sledování využití vody pro optimalizaci fakturace. Potřeba kontinuálních a stabilních dat v těchto prostředích upřednostňuje vysokou spolehlivost protokolů, jako je RS-485 Modbus RTU.
• Průmyslové: Výrobní závody, zařízení pro zpracování potravin a elektrárny vyžadují extrémně spolehlivé a časté údaje pro řízení procesů, sledování kvality vody a přidělování nákladů. Kabelové měřiče, zejména ty, které používají robustní protokoly, jsou preferovány, protože jsou méně náchylné k vysokému elektromagnetickému rušení, které se často v průmyslovém prostředí často objevují. Ningbo Jingcheng Technology Co., Ltd., zavedený high-tech podnikový specializující se na inteligentní měřiče vody, tepelné měřiče a komunikační sběr zařízení, nabízí řadu kabelových vzdálených měřičů vody, včetně těch, které používají komunikaci RS-485 a M-Bus, dobře vhodné pro průmyslové aplikace.
• Zemědělství: Zatímco bezdrátové připojení je běžné pro vzdálená pole, kabelové systémy se používají ve velkých centralizovaných zavlažovacích čerpacích stanicích a sklenících, kde je vysoká stabilita dat rozhodující pro automatizované řízení procesu a regulaci využití vody pro plodiny s vysokou hodnotou.
• Městské (oblasti měření okresů - DMAS): Vodní nástroje používají kabelové hromadné měřiče v klíčových bodech distribuční sítě (DMA) k měření toku, identifikaci ztráty vody bez příjmu a monitorování tlaku. Stabilita kabelové komunikace je rozhodující pro zajištění integrity dat použitých pro kritickou síťovou analýzu.

Údržba a odstraňování problémů

Kabelové systémy dálkového měřiče vody jsou známé svými nízkými potřebami dlouhodobé údržby, ale stejně jako každý elektronický systém vyžadují rutinní kontroly a mohou se setkat s konkrétními problémy.

Pravidelné úkoly údržby

• Fyzická kontrola: Pravidelně kontrolujte těleso měřiče a políčko pro křižovatky, zda nedošlo k příznakům vniknutí vody, koroze nebo fyzického poškození.
• Kontrola integrity kabelu: Vizuálně zkontrolujte veškeré kabelové a kabelové pláště na opotřebení, řezy nebo napětí, zejména v bodech připojení. Zapojení je primární zranitelnost v kabelovém systému.
• Diagnostika jednotky Master/Koncentrator: Zkontrolujte proto, aby protokoly jednotky jednotky pro komunikaci sběratele dat (Master/Concentrator) pro komunikaci, chyby komunikace, Varování časového limitu nebo problémy související s výkonem, které mohou naznačovat problém s konkrétním měřičem nebo komunikační sběrnicí.
• Ověření napájení: U systémů poháněných sběrnicemi, jako je M-BUS, ověřte, že hlavní jednotka dodává správné napětí a proud do sběrnice, aby se zajistilo, že všechna připojená slave zařízení (metry) správně fungují.

Běžné problémy a řešení

Tipy pro odstraňování problémů

1. Izolujte poruchu: Začněte kontrolou nejbližšího bodu připojení k sběrateli dat. Pokud komunikuje první měřič v sběrnici, chyba je dále po proudu.
2. Zkontrolujte parametry protokolu: Pro RS-485/Modbus zajistěte, aby se přenosová rychlost, parita a bity zastávky správně nastavily na měřiči i na hlavní.
3. Objev adresy: M-BUS obvykle podporuje funkci „objevit“ pro skenování všech připojených měřičů slave, což usnadňuje nalezení měřiče s neznámou nebo nesprávnou adresou.

Kabelové vs. bezdrátové měřiče vody

Volba mezi kabelovým a bezdrátovým inteligentním měřičem zahrnuje kompromis mezi náklady na instalaci/flexibilitu a dlouhodobou spolehlivostí/stabilitou dat.

Výhody a nevýhody každé technologie

Při výběru je třeba zvážit faktory

Porovnání parametrů (kabelové M-Bus vs. kabelové RS-485)

Tyto dva kabelové standardy, často používané výrobci, jako je Ningbo Jingcheng Technology Co., Ltd. Pro jejich série inteligentních měřičů, ukazují zřetelné rozdíly v jejich technickém make -upu:

Analýza nákladů

• Kabelový systém (High Capex, Low Opex): Počáteční náklady (CAPEX) jsou vysoké kvůli významným pracovním a materiálovým nákladům spojeným s pokládek kabelů, potrubí a spojovacích boxů pro každý měřič. Provozní náklady (OPEX) jsou však velmi nízké, protože neexistují žádné baterie, které by se měly nahradit, a odstraňování problémů je však kvůli stabilitě fyzického připojení často jednodušší.
• Bezdrátový systém (Low Capex, vyšší OPEX): Počáteční náklady (CAPEX) jsou nízké, protože je minimální nebo žádné zapojení. Provozní náklady (OPEX) jsou však v průběhu životnosti systému vyšší kvůli potřebě periodické výměny baterií a potenciálním výdajům pro udržování bezdrátové síťové infrastruktury (brány, posilovače signálu, mobilní datové plány atd.).

Dlouhodobá spolehlivost

Dlouhodobá spolehlivost kabelového systému je obecně lepší pro sběr kritických dat, protože jeho výkon není závislý na environmentálních faktorech, jako je interference s frekvencí rádiové frekvence, fyzické překážky (kovové skříně, tlusté stěny) nebo výdrž baterie. Bezdrátové systémy nabízejí flexibilitu, ale jejich dlouhodobá spolehlivost podléhá průběžným faktorům, které kabelový systém do značné míry eliminuje.
